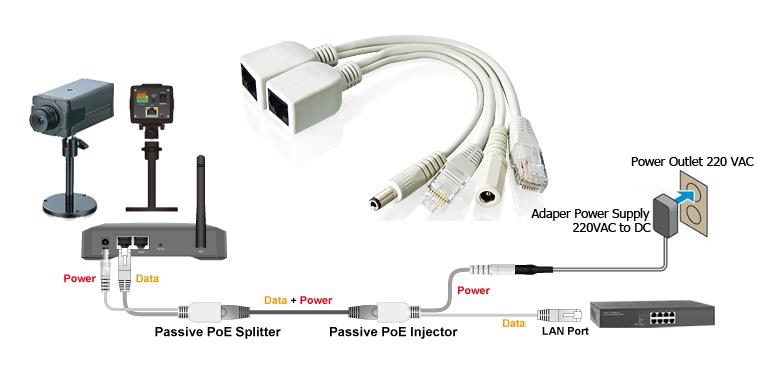

Делюсь решением, как с минимумом затрат запитать многие сетевые девайсы через витую пару.
У себя использую для питания самодельных МегаД, 1-Wire-Ethernet, принтсервера, коммутаторов и модема.
Всё питаю от 24 вольт, в сами устройства устанавливаю микро DC-DC, купленные у китаек, DC-DC размерами примерно 1,5 3 0,5 см, держат ток до 3 ампер.

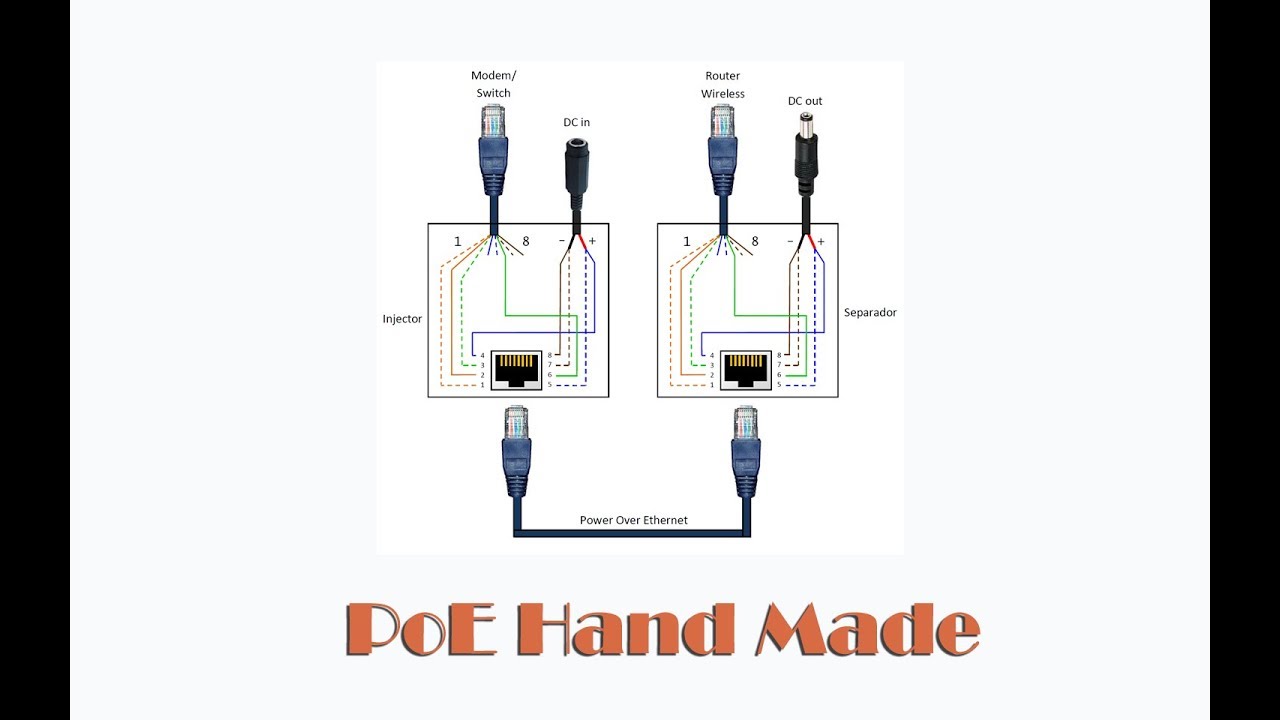

В коммутаторы внес изменения, а именно вывел провода от неиспользуемых пар (это намного проще, чем кажется - сделал уже на трех коммутаторах разных, выводить нужно по одному плюсовому проводу. минусовой там и так есть, нужно только резисторы поменять - вместо 150 Ом поставить нулевики), в устройствах тоже подпаялся к Ethernet разъёмам.
Загвоздка была только в китайском модуле ENC28J60, в нем используется разъём совмещенный с трансформатором. Но оказалось - и тут проблема решается просто - разъём приоткрывается тонкой отверткой (кожух), там легко подпаять проводки от 4-5 и 7-8 пинов, затем нужно выжечь внутренние сопротивления - я подавал 200 вольт с конденсатора 47 мкф. Всё, ENC модуль можно использовать в изделии :) у себя переделал так 4 модуля - все работают превосходно, устройства стали намного компактнее - нет разъёма питания, и проводов меньше... Если заинтересует кого, могу разместить фото переделок.
P.S. Естественно что всё нужно делать осторожно, имея навыки работы с паяльником и высокими напряжениями :)
P.P.S. и выглядят такие свитчи забавно - сетевые кабели есть. питающего - нет, но лампочки моргают, устройство работает.
P.P.P.S. Потребление по 24 вольтам: коммутатора 8 портов - 80 мА, 16 портов - 120 мА, МегаД - 30 мА, принтсервер - 300 мА.
